常見的鋰礦石選礦方法有六種，一是手選法;二是熱裂法;三是化學法;四是重選法;五是磁選法;六是浮選法。具體如下：

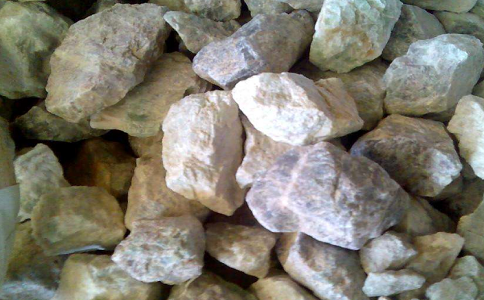

　　首先我們來了解一下鋰礦石的主要性質：

　　1、重量輕：相對密度為0.54，比水輕一半。

　　2、熔點低(179℃)。

　　3、金屬鋰很軟，可用小刀切割。韌性大，易于拉伸成絲和壓延成片。

　　4、天然鋰是由鋰6和鋰7兩個穩(wěn)定同位素組成。其中鋰7平均占92.61%，鋰6平均占7.39%。

　　5、鋰的化學活潑性很大，能被大氣侵蝕，不能直接作結構材料。

　　鋰礦石常見的六種選礦方法如下：

　　一、手選法

　　手選法主要用于分選粗粒結晶的鋰輝石和鋰云母結合體，是基于礦物本身顏色或形狀與脈石礦物的區(qū)別，用人工手選法從礦物中挑選出鋰礦物，采用選擇磨礦與手選法，1940-1942年以前曾是鋰礦的主要選礦方法。

　　二、熱裂法

　　熱裂法是將鋰輝石礦加熱到1000-1200℃，加熱后鋰輝石由α晶型變成β晶型，相對密度由3.15變到2.4，并變成質脆而易碎礦石，但是，此時石英等脈石卻沒有多大變化，然后采用選擇性磨礦法，使β鋰輝石變成粉末狀，而不易磨的石英等脈石仍然是比較粗的，以后再采用篩分或風力選礦法使之分離。熱裂法可把含二氧化鋰0.8%-2%的鋰輝石原礦富集到含二氧化鋰4%-6%的鋰精礦，其回收率為70%-80%。但熱裂法因焙燒需要很高的溫度，并且對其他有用金屬組分不能綜合回收，所以在實際應用上有一定的局限性。

　　三、化學法

　　化學法處理主要用于從鹽湖水中提取鋰。美國福特礦物公司從鹽湖水中提取鋰時，首先將鹽湖水在近于405公頃的面積上進行蒸發(fā)，蒸發(fā)后氯化鋰濃度可達6%，在蒸發(fā)過程中鈉鹽和鉀鹽從鹽水中沉淀析出，余下的含鋰溶液即為鹽鹵。將此鹽鹵引入工廠，用蘇打灰法使氯化鋰轉變?yōu)楣腆w碳酸鋰。

　　四、重選法

　　重選法處理鋰輝石，是利用重懸浮液選礦法及重液選礦法。鋰輝石的相對密度為3.2左右，比經常同鋰輝石一起共生的石英、長石等主要脈石礦物密度大一些，這樣就可以采用重懸浮液選礦法，使鋰輝石成為重礦物產品，而脈石礦物則為輕產品。

　　五、磁選法

　　磁選法是提高鋰精礦質量的一個附屬措施，常用于除掉鋰精礦中的含鐵雜質或分選弱磁性的鐵鋰云母，采用浮選法所得到的鋰輝石精礦，有時含鐵較多，不合乎某些工業(yè)部門的要求，為減低鐵的含量可用磁選法進行處理。

　　六、浮選法

　　含鋰的主要礦物都可用浮選法進行選別，因此浮選法是鋰礦石的最重要的選礦方法，特別是對細粒浸染的鋰輝石選礦來說，就更加重要。鋰輝石的浮選法有直接浮選法和反浮選。
